Présentation du produit

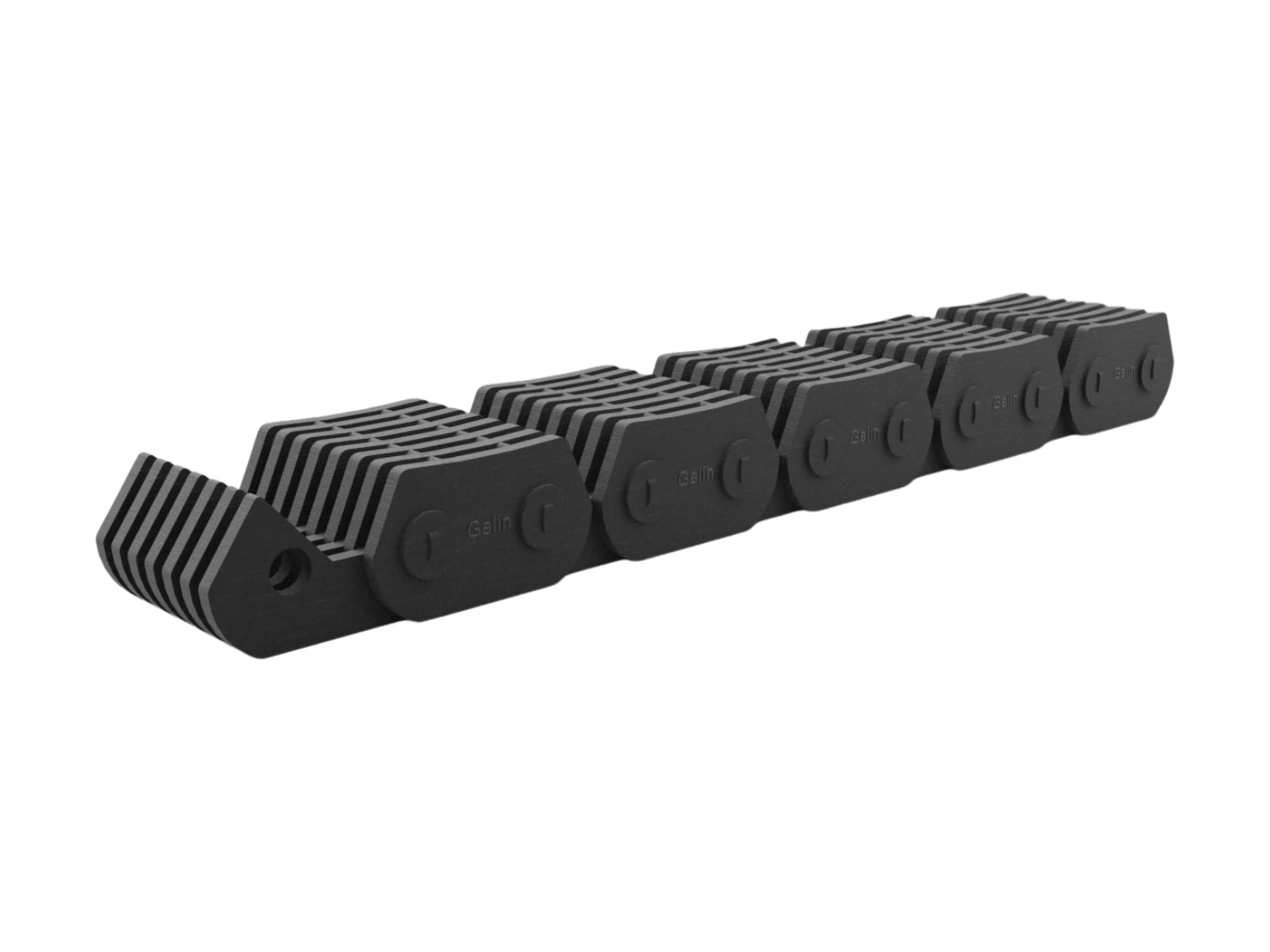

Les chaînes dentées, également appelées chaînes silencieuses, sont un type de chaîne de transmission. La norme nationale applicable est GB/T 10855-2016, *Chaînes et pignons dentés*. Ils se composent d'une série de cadènes dentées alternées et de plaques de guidage reliées par des éléments de charnière tels que des broches ou des ensembles de broches, formant des joints articulés entre des pas adjacents.
Présentation du produit
| Marque | Hangte |
| Origine | Hangzhou, Zhejiang, Chine |
| Matériel | Acier au manganèse, acier au carbone, acier allié, acier inoxydable, etc. |
| Structure | Chaîne d'entraînement |
| Caractéristiques | Vitesse élevée et capacité de charge importante |
| Couleur | Naturel |
| Personnalisation | Disponible |
Description du produit
Les types guidés peuvent être classés en chaînes dentées à guidage externe, chaînes dentées à guidage interne et chaînes dentées à double guidage interne.
tableau de données
| OIN GB/T NO.1243 | Numéro de chaîne DIN/ISO | Numéro de chaîne ANSI | Pas | b | b4 min mm | b1 maximum mm | h1 maximum mm | h2 maximum mm | Formulaire de guide | Nombre de plaques | UTS KN | ATS KN | qkg/m | |
| mm | pouce | |||||||||||||
| SC3 | CL06 | SC06 | 9.525 | 3/8" | 13.5 | 18.5 | 20 | 5.3 | 10.1 | dehors | 9 | 10.00 | 12.00 | 0.60 |
| 16.5 | 21.5 | 23 | 11 | 12.50 | 15.00 | 0.73 | ||||||||
| 19.5 | 24.5 | 26 | 13 | 15.00 | 18.00 | 0.85 | ||||||||
| 22.5 | 27.5 | 29 | 15 | 17.50 | 21.00 | 1.00 | ||||||||
| 28.5 | 33.5 | 35 | 19 | 22.50 | 27.00 | 1.26 | ||||||||
| SC4 | CL08 | SC08 | 12.7 | 1/2" | 19.5 | 24.5 | 26 | 7 | 13.4 | à l'intérieur | 13 | 23.40 | 28.08 | 1.15 |
| 22.5 | 27.5 | 29 | 15 | 27.40 | 32.88 | 1.33 | ||||||||
| 25.5 | 30.5 | 32 | 17 | 31.30 | 37.56 | 1.50 | ||||||||
| 28.5 | 33.5 | 35 | 19 | 35.20 | 42.24 | 1.68 | ||||||||
| 34.5 | 39.5 | 41 | 23 | 43.00 | 51.60 | 2.04 | ||||||||
| 40.5 | 45.5 | 47 | 27 | 50.50 | 60.60 | 2.39 | ||||||||
| 46.5 | 51.5 | 53 | 31 | 58.60 | 70.32 | 2.74 | ||||||||
| 52.5 | 57.5 | 59 | 35 | 66.40 | 79.68 | 3.10 | ||||||||
| SC5 | CL10 | SC10 | 15.875 | 5/8" | 30 | 37 | 39 | 8.7 | 16.7 | à l'intérieur | 15 | 45.60 | 54.72 | 2.21 |
| 38 | 45 | 47 | 19 | 58.60 | 70.32 | 2.80 | ||||||||
| 46 | 53 | 55 | 23 | 71.70 | 86.04 | 3.39 | ||||||||
| 54 | 61 | 63 | 27 | 84.70 | 101.64 | 3.99 | ||||||||
| 62 | 69 | 71 | 31 | 97.70 | 117.24 | 4.58 | ||||||||
| SC6 | CL12 | SC12 | 19.05 | 3/4" | 38 | 45 | 47 | 10.5 | 20.1 | à l'intérieur | 19 | 70.40 | 84.48 | 3.37 |
| 46 | 53 | 55 | 23 | 86.00 | 103.20 | 4.08 | ||||||||
| 54 | 61 | 63 | 27 | 102.00 | 122.40 | 4.78 | ||||||||
| 62 | 69 | 71 | 31 | 117.00 | 140.40 | 5.50 | ||||||||
| 70 | 77 | 79 | 35 | 133.00 | 159.60 | 6.20 | ||||||||
| SC8 | CL16 | SC16 | 25.4 | 1" | 45 | 53 | 56 | 14 | 26.7 | à l'intérieur | 15 | 111.00 | 133.20 | 5.31 |
| 51 | 59 | 62 | 17 | 125.00 | 150.00 | 6.02 | ||||||||
| 57 | 65 | 68 | 19 | 141.00 | 169.20 | 6.73 | ||||||||
| 69 | 77 | 80 | 23 | 172.00 | 206.40 | 8.15 | ||||||||
| 81 | 89 | 92 | 27 | 203.00 | 243.60 | 9.57 | ||||||||
| 93 | 101 | 104 | 31 | 235.00 | 547.32 | 10.98 | ||||||||
| SC10 | CL20 | SC20 | 31.75 | 1" 1/4 | 57 | 67 | 70 | 17.5 | 33.4 | à l'intérieur | 19 | 165.00 | 198.00 | 8.42 |
| 69 | 79 | 82 | 23 | 201.00 | 241.20 | 10.19 | ||||||||
| 81 | 91 | 94 | 27 | 237.00 | 284.40 | 11.96 | ||||||||
| 93 | 103 | 106 | 31 | 273.00 | 327.60 | 13.73 | ||||||||
| 105 | 115 | 118 | 35 | 310.00 | 372.00 | 15.50 | ||||||||
| 117 | 127 | 130 | 39 | 346.00 | 415.20 | 17.27 | ||||||||
Précautions
1. Les pignons doivent être montés sur l'arbre sans aucune inclinaison ni oscillation. Dans le même ensemble de transmission, les faces d'extrémité des deux pignons doivent être dans le même plan. Lorsque l'entraxe entre les pignons est inférieur à 0,5 mètre, un écart de 1 mm est autorisé ; lorsque l'entraxe est supérieur à 0,5 mètre, un écart de 2 mm est autorisé. Cependant, le frottement entre les côtés des dents du pignon n'est pas autorisé. Un désalignement excessif entre les deux pignons peut facilement provoquer un glissement de la chaîne et une usure accélérée. Lors du remplacement des pignons, le désalignement doit être vérifié et ajusté.
2. La tension de la chaîne du convoyeur doit être appropriée. Une chaîne trop tendue augmente la consommation d'énergie et provoque une usure prématurée des roulements ; une chaîne trop lâche peut provoquer des sauts et des glissements. La tension de chaîne appropriée est la suivante : lorsque la chaîne est levée ou enfoncée à partir du milieu, l'entraxe entre les deux pignons doit être d'environ 2 % à 3 %.
à propos de nous
Transmission Cie., Ltd de chaîne de Zhejiang Hangte.
Notre usine a été créée en 1999 et est située dans le parc municipal des sciences et technologies, rue Qingshanhu, district de Lin'an, Hangzhou, province du Zhejiang, avec un accès pratique aux transports. Nous disposons de plus de 7 000 mètres carrés d'espace d'usine, comprenant des ateliers de production, ainsi que des bureaux indépendants dans un immeuble du centre-ville.
Hangte se concentre sur l'industrie de la chaîne depuis plus de 20 ans. Notre culture d'entreprise unique a favorisé une équipe solide dans les domaines de la technologie de production et du marketing, nous permettant de personnaliser une large gamme de chaînes standard et non standard en fonction des besoins des clients. En tirant parti de notre expérience professionnelle, nous pouvons également fournir des suggestions plus pratiques et efficaces pour référence aux clients. Nous accordons une grande importance à la réalisation d’une croissance mutuelle avec nos clients.
